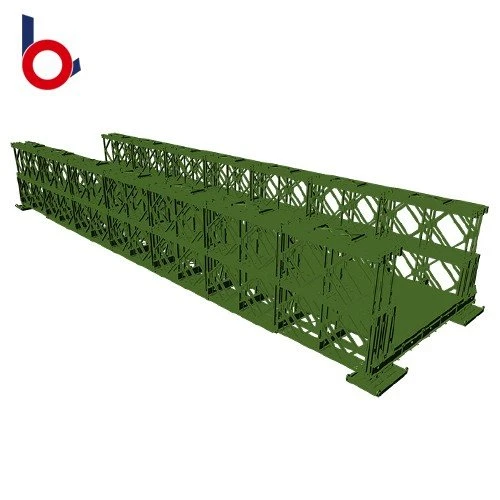

Steel Bridge Bailey Style Tillfällig Steel Bailey Bridge

Steel Bridge Bailey Style Temporary Steel Bailey Bridge
Steel Bridge Bailey Style Temporary Steel Bailey Bridge
Steel Bridge Bailey Style Temporary Steel Bailey Bridge
Steel Bridge Bailey Style Temporary Steel Bailey Bridge
Steel Bridge Bailey Style Temporary Steel Bailey Bridge

Steel Bridge Bailey Style Tillfällig Steel Bailey Bridge

Översikt Snabbinformation Standard: ASTM, bs, GB-betyg: Q345B-Q460C Ursprungsort: Jiangsu, Kina Märke: BAILEY Modellnummer: JSBLGQ-HD200-008 Typ: Tung applikation: Stålkonstruktion Bridge Tolerans: ± 3% Bearbetningstjänst: Bockning, svetsning, skärning, stansning Försörjningsförmåga Leveransförmåga: ...

Skicka förfrågan

chatta nu

Beskrivning

Tekniska parametrar

Översikt

snabba detaljer

Standard: ASTM, bs, GB

Betyg: Q345B-Q460C

Ursprungsort: Jiangsu, Kina

Märke: BAILEY

Modellnummer: JSBLGQ-HD200-008

Typ: Tung

Tillämpning: Stålkonstruktion Bridge

Tolerans: ± 3%

Bearbetningstjänst: Bockning, svetsning, skärning, stansning

Leveransförmåga

Leveransförmåga: 10000 ton/ton per år

Förpackning& Leverans

Förpackningsdetaljer: Standard 40HQ -behållare

Hamn: Shanghai

ZB200 truss press begränsat bord
Nej	inre kraft	strukturform
		ej förstärkt modell				förstärkt modell
		SS	DS	TS	QS	SSR	DSR	TSR	QSR
200	standard fackmoment (kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	standard fackverkskjuvning (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	högt böjande fackmoment (kN.m)	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	hög böjande fackverkskjuvning (kN)	348	696	1044	1392	348	696	1044	1392
203	Skjuvkraft för superhög skjuvfackverk (kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Tabell över de geometriska egenskaperna hos fackverksbroen (halvbro)
strukturera	geometriska karaktäristikacs
strukturera	geometriska egenskaper	ackordyta (cm2)	Sektionsegenskaper （cm3）	Tröghetsmoment (cm4)
ss	SS	25.48	5437	580174
ss	SSR	50.96	10875	1160348
DS	DS	50.96	10875	1160348
	DSR1	76.44	16312	1740522
	DSR2	101.92	21750	2320696
TS	TS	76.44	16312	1740522
	TSR2	127.4	27185	2900870
	TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
	QSR3	178.36	38059	4061218
	QSR4	203.84	43500	4641392
